Une ingénierie structurelle fiable pour des installations industrielles sûres et optimisées
Dans l’industrie, les structures métalliques jouent un rôle essentiel dans la tenue mécanique des équipements, la sécurité des installations et la durabilité des ouvrages.
La conception de ces structures métalliques nécessite une approche rigoureuse intégrant les normes en vigueur (Eurocodes) ainsi que des outils de simulation avancés permettant de valider leur comportement réel.
N-ETUDES accompagne ses clients dans la conception, le dimensionnement et la validation de structures métalliques industrielles grâce à des méthodes de calcul par éléments finis et une parfaite maîtrise des exigences normatives.
Enjeux des structures métalliques industrielles
Les structures doivent résister aux différentes sollicitations :
- Charges permanentes (poids propre, équipements)
- Charges d’exploitation
- Efforts dynamiques et vibrations
- Actions climatiques (vent, neige selon la localisation)
L’intégration précise des conditions d’implantation géographique est essentielle pour appliquer les Eurocodes adaptés.
Un bon dimensionnement permet :
- D’éviter le surdimensionnement
- D’optimiser le choix des profilés
- De réduire les coûts de fabrication
Des demandes spécifiques d’optimisation (suppression de poteaux, ajout de traverses, contreventements) font partie intégrante des études
Les structures doivent répondre aux Eurocodes (EN 1990 à EN 1993 notamment) garantissant :
- La sécurité des personnes
- La conformité aux exigences européennes
- La fiabilité dans le temps
Spécificités des structures métalliques industrielles
Les structures étudiées peuvent concerner :
- Charpentes métalliques
- Cabines techniques
- Supports d’équipements
- Planchers collaborants
- Escaliers, passerelles, garde-corps
Elles doivent être conçues en intégrant :
- Les conditions d’assemblage (mécano-soudé, boulonné)
- Les contraintes d’intégration sur site
- Les interfaces avec les équipements industriels
Méthodologie de conception et calcul de structures métalliques
L’étude débute par :
- Analyse du cahier des charges ou plans client
- Identification des charges et des contraintes
- Définition des conditions aux limites
Dans certains cas, l’étude nécessite une reconstruction complète du modèle client à partir de fichiers 3D fournis
Les éléments sont modélisés sous CAO :
- Reprise ou reconstruction de la géométrie
- Nettoyage des interférences
- Définition des liaisons entre éléments
La modélisation est réalisée notamment sous SolidWorks avec préparation des données pour le calcul.
Avant simulation, la structure est préparée :
- Génération du maillage
- Définition des matériaux
- Application des conditions de charge et d’appui
Cette étape est essentielle pour garantir la précision des résultats.
Les simulations sont réalisées à l’aide d’outils comme SolidWorks Simulation :
- Calculs statiques
- Analyse des contraintes (Von Mises)
- Déformations
- Vérification des coefficients de sécurité
Les résultats permettent de vérifier la conformité aux Eurocodes et d’identifier les zones critiques.
Une fois les premiers résultats obtenus :
- Ajustement des sections
- Ajout de renforts ou contreventements
- Modification de l’architecture
Des itérations successives sont réalisées jusqu’à validation complète de la structure.
La note de calcul constitue un livrable clé comprenant :
- Hypothèses de calcul
- Normes utilisées (Eurocodes)
- Description du modèle
- Résultats détaillés
- Justification de la conformité
Ce document est généralement intégré au dossier complet de conception et de fabrication.
Exemples d’applications de structures métalliques

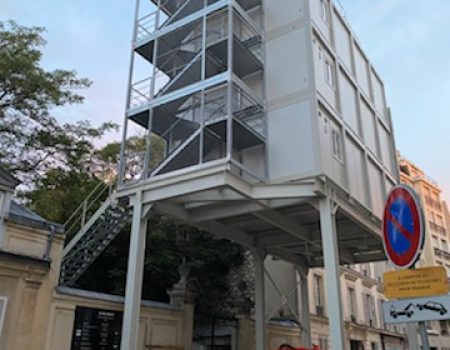

Étude d’une structure métallique installée en environnement extérieur avec prise en compte des charges climatiques locales :
- Validation par éléments finis
- Optimisation des profilés
- Étude des contreventements
Dimensionnement complet d’un ensemble de profilés porteurs :
- Vérification des efforts
- Analyse des flèches
- Intégration dans un projet bâtiment industriel

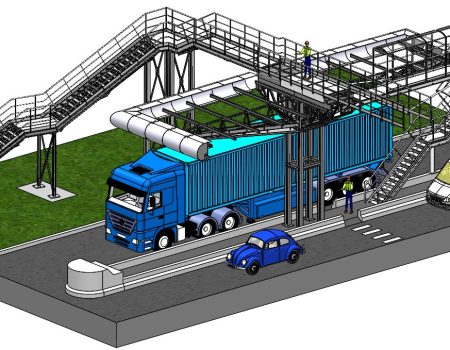

Conception et validation :
- Escaliers métalliques
- Garde-corps
- Échelles d’accès
Ces éléments font l’objet de notes de calcul spécifiques conformes aux Eurocodes.
Ces éléments font l’objet de notes de calcul spécifiques conformes aux Eurocodes.
La valeur ajoutée de N-ETUDES
- Modélisation 3D
- Calculs éléments finis
- Connaissance des normes
- Réduction des coûts matière
- Amélioration des performances structurelles
- Solutions adaptées au besoin réel
- Étude de faisabilité
- Dimensionnement
- Validation réglementaire
- Dossier de fabrication
- SolidWorks CAO
- Simulation FEM avancée
- Intégration des modèles clients
Vous avez un projet de structure métallique ?
Que ce soit pour une nouvelle installation, une vérification réglementaire ou une optimisation structurelle, N-ETUDES vous accompagne avec des solutions fiables, justifiées et conformes aux normes en vigueur.
